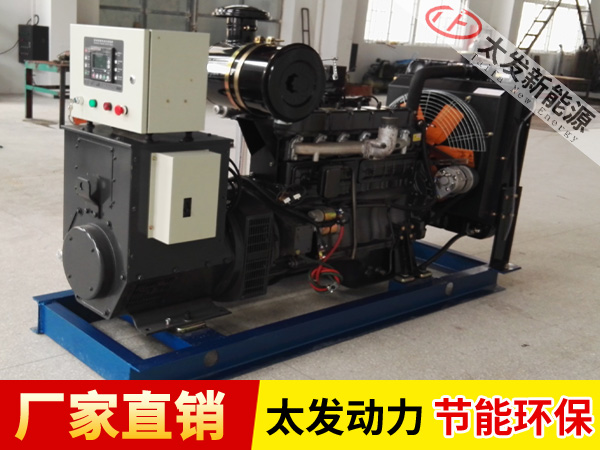

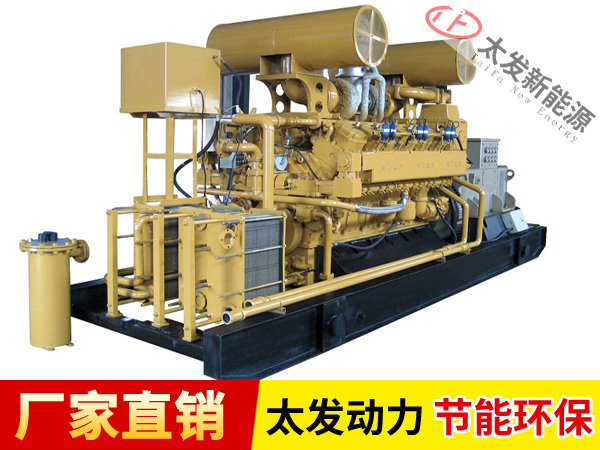

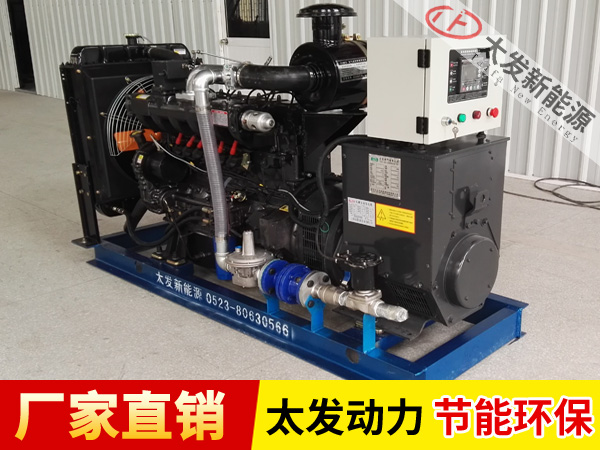

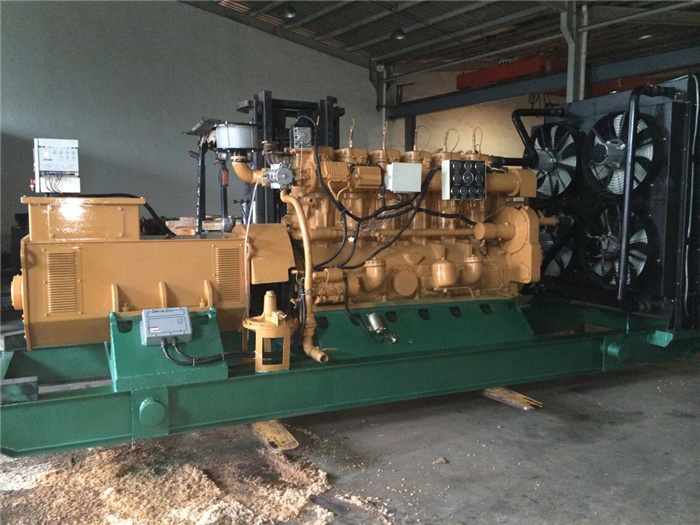

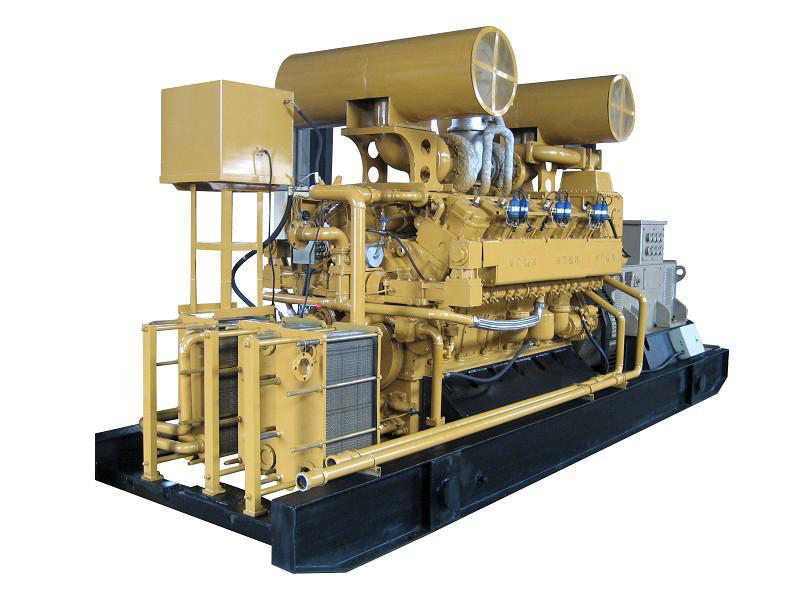

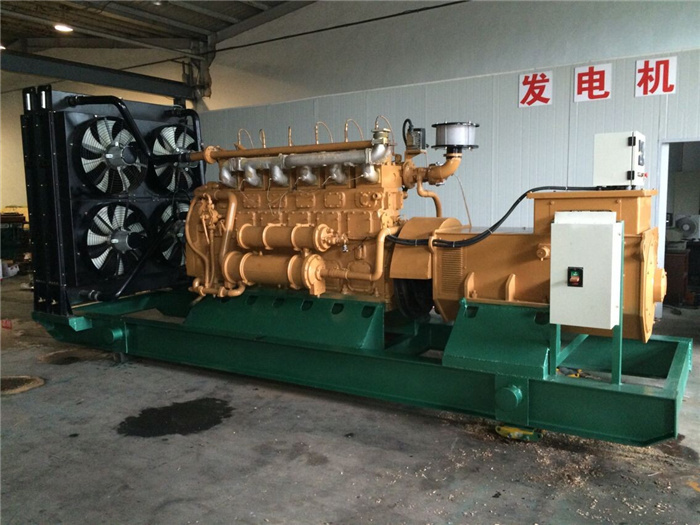

TAIFA——康明斯生物质气发电机组
生物质气发电机组是以生物质裂解气为燃料的发电机组。是由秸秆、稻壳、木屑、灌木、果壳、生活垃圾等生物质废料经气体发生炉高温裂解气化和氧化还原反应所得的可燃的动力燃料,驱动发动机工作。主要可燃成份为CO、H2,另外有少量的甲烷CH4等,其中CO含量一般在10%~30%左右,H2含量一般在9%~30%左右,CH4含量一般在5%左右,CnHm含量一般在0.2%~0.6%左右,一般生物质气中含有大量的焦油、水份和一定的灰份,焦油、水份和灰份对燃气发动机运行极为不利,秸秆气进入燃气发电机组前,必须进行严格的去焦油等预处理。这种以秸秆、稻壳、木屑、灌木、果壳、生活垃圾等生物质废料代替昂贵的石油资源的开发利用有较好的综合经济效益,同时又可消除大量的稻壳、秸秆对环境的污染。用现代技术开发利用生物质能,对建立可持续发展的能源系统,促进社会经济的发展和生态环境的改善具有重大意义。
生物质气发电机组气体的质量要求:在距离生物质气发电机组燃气进气阀1m内
①.秸秆气温度≤40℃;
②.秸秆气压力0.5~15kpa,压力变化率≤1kpa/min;
③.H2S≤20mg/Nm³;
④.NH3≤20mg/Nm³;
⑤.焦油含量≤10mg/Nm³;
⑥.杂质粒度≤5um,杂质含量≤30mg/Nm³;
⑦.秸秆气中水分含量≤20mg/Nm³;
⑧.气体热值≥4.2MJ/Nm³
以上机组为:50HZ,400V/230V,功率因数0.8,三相四线制。60HZ和其他转速发电机组可根据客户要求定制。
TAIFA -- 生物质裂解气发电机组技术参数
机组型号 | 功率KW | 基础发动机 | 气缸数量 | 缸径/行程 (mm) | 燃气消耗 MJ/kwh | 外形尺寸 L*W*H (mm) | 重量 (kg) |
TFBG10GF | 10 | 495 | 4L | 95/100 | ≦11 | 1600×600×1000 | 600 |
TFBG16GF | 16 | 4100 | 4L | 100/115 | ≦11 | 1600×700×1000 | 650 |
TFBG20GF | 20 | 4105 | 4L | 105/125 | ≦11 | 1650×720×1000 | 700 |
TFBG24GF | 24 | 4105A | 4L | 105/135 | ≦11 | 1800×750×1300 | 760 |
TFBG30GF | 30 | 6105 | 6L | 105/125 | ≦11 | 2350×730×1500 | 1100 |
TFBG50GF | 50 | 6135 | 6L | 135/150 | ≦11 | 2700×900×1700 | 1500 |
TFBG75GF | 75 | 6135 | 6L | 135/160 | ≦11 | 2800×1000×1600 | 1800 |
TFBG100GF | 100 | 6135Z | 6L | 135/150 | ≦11 | 3100×1100×1700 | 1900 |
TFBG120GF | 120 | 6135Z | 6L | 135/160 | ≦11 | 3100×1100×1700 | 2200 |
TFBG150GF | 150 | 12V138 | 12V | 138/158 | ≦11 | 3500×1350×1800 | 3000 |
TFBG200GF | 200 | 12V138Z | 12V | 138/158 | ≦11 | 3500×1350×1900 | 3400 |
TFBG200GF | 200 | 6190Z | 6L | 190/210 | ≦11 | 4000×1400×2200 | 6200 |
TFBG250GF | 250 | 8170Z | 6L | 170/200 | ≦11 | 4500×1400×2200 | 7600 |
TFBG300GF | 300 | 6200Z | 6L | 200/210 | ≦11 | 4600×1830×2450 | 7200 |
TFBG400GF | 400 | 12V190 | 12V | 190/210 | ≦11 | 5950×2200×2800 | 13100 |
TFBG500GF | 500 | 12V190Z | 12V | 190/210 | ≦11 | 5950×2200×2800 | 13600 |
TFBG600GF | 600 | 12V200 | 12V | 200/210 | ≦11 | 5600×1850×2600 | 12500 |
TFBG800GF | 800 | 16V190Z | 16V | 190/215 | ≦11 | 7200×2600×3000 | 21000 |
TFBG1000GF | 1000 | 16V200Z | 16V | 200/210 | ≦11 | 7350×2670×2950 | 17800 |
